实验前的准备工作

样品的分类

根据不同的实验需求，对样品特征可以分为如下几类：

1. 样品形态：平面固体、不规则固体、薄膜、粉末；

2. 样品磁性：无磁性或弱磁性、强磁性、磁体；样品磁性的判断方法：

   1. 不能够被磁铁吸引的为无磁性或弱磁性；

   2. 能够被磁铁吸引但不能吸引铁磁性物质的为强磁性；

   3. 能够吸引铁磁性物质的为磁体。

3. 样品导电性：绝缘体、半导体、导体。

样品的制备

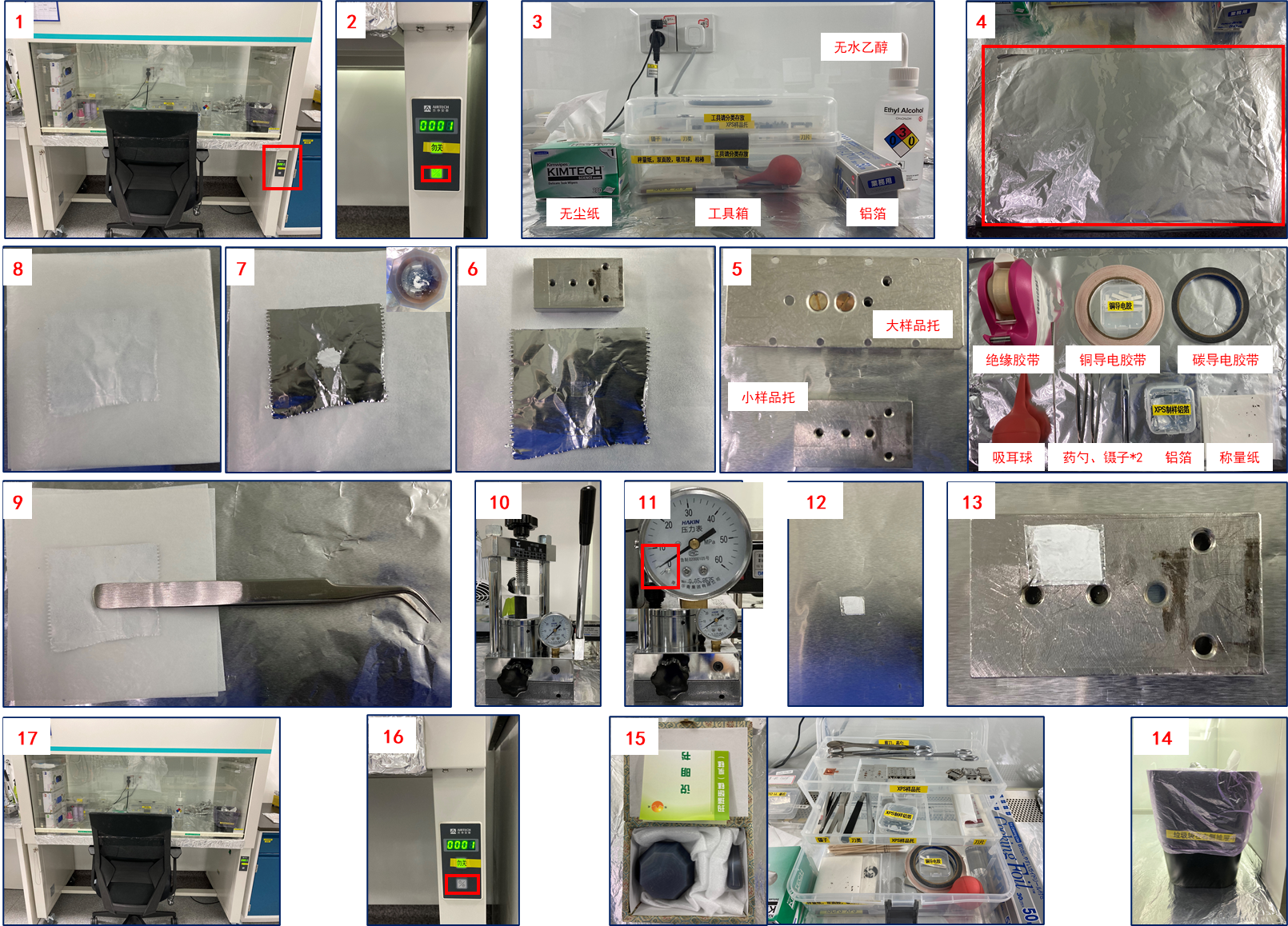

1. 样品的制备过程在洁净工作台中完成，如 图 75 -1中所示。使用前打开照明开关，如 图 75 -2所示。样品制备过程中用到的工具如 图 75 -3、 图 75 -4、 图 75 -5所示。

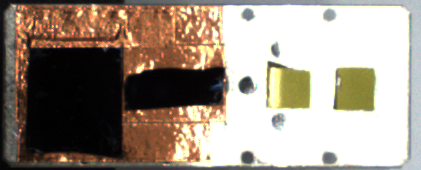

2. 平面固体和薄膜样品：使用双面胶直接粘贴在样品托上（根据样品导电性不同，选择导电胶带或绝缘胶带），如 图 74 所示。

   Note

   1. 样品尺寸不能超过分析范围（一般为20 mm x 20 mm x 5 mm）。对标准样品托，各部分高度均应控制在5 mm以内以防碰撞分析器。

   2. 不规则样品应尽可能使测试面与样品托平行。

   3. 对于非常明确导电的样品，使用导电碳胶或导电铜胶，如不确定样品导电性，则使用绝缘胶带。表面导电、衬底不导电的样品，按照不导电样品处理。

3. 粉末样品的制备:

   1. 清洁制样台面，准备制样工具，如 图 75 -3、 图 75 -4、 图 75 -5所示；

   2. 在样品托表面黏贴一块双面胶（若使用绝缘胶带，胶带面积应大于样品面积）；取一块平整的铝箔，在铝箔上贴一块3*3mm左右的双面胶带，如 图 75 -6所示；

   3. 将预先研磨过的粉末样品平铺在双面胶表面，如 图 75 -7所示；

   4. 将铝箔或称量纸盖住粉末，用镊子扁平头摊平并初步压实，如 图 75 -8所示；

   5. 利用压片机进一步压实粉末（拧紧后加压，至压力指针开始跳动时停止加压），如 图 75 -10、 图 75 -11所示；

   6. 将样品从压片机上取下，打开铝箔或称量纸，使用吸耳球或氮气枪吹扫表面；将铝箔上粘有样品的部分剪下来，粘贴到样品托上，将样品托倒置，使用吸耳球或氮气枪再次吹扫，如 图 75 -12、 图 75 -13所示；

   7. 将制样工具清洁后放回制定位置，关闭洁净台照明开关，如 图 75 -15/16/17所示。

   Note

   1. 粉末样品应充分研磨（手摸无颗粒感）。

   2. 磁性样品应提前与技术人员联系确认，制样中务必充分粘牢并进行消磁。

   3. 需要使用磁透镜测量的磁性固体样品，务必尽可能切薄并充分粘牢以避免晃动.

4. 磁性样品的消磁

对于磁性样品，应使用消磁器进行消磁，无法消除磁性的，请联系技术人员。样品消磁操作如下：

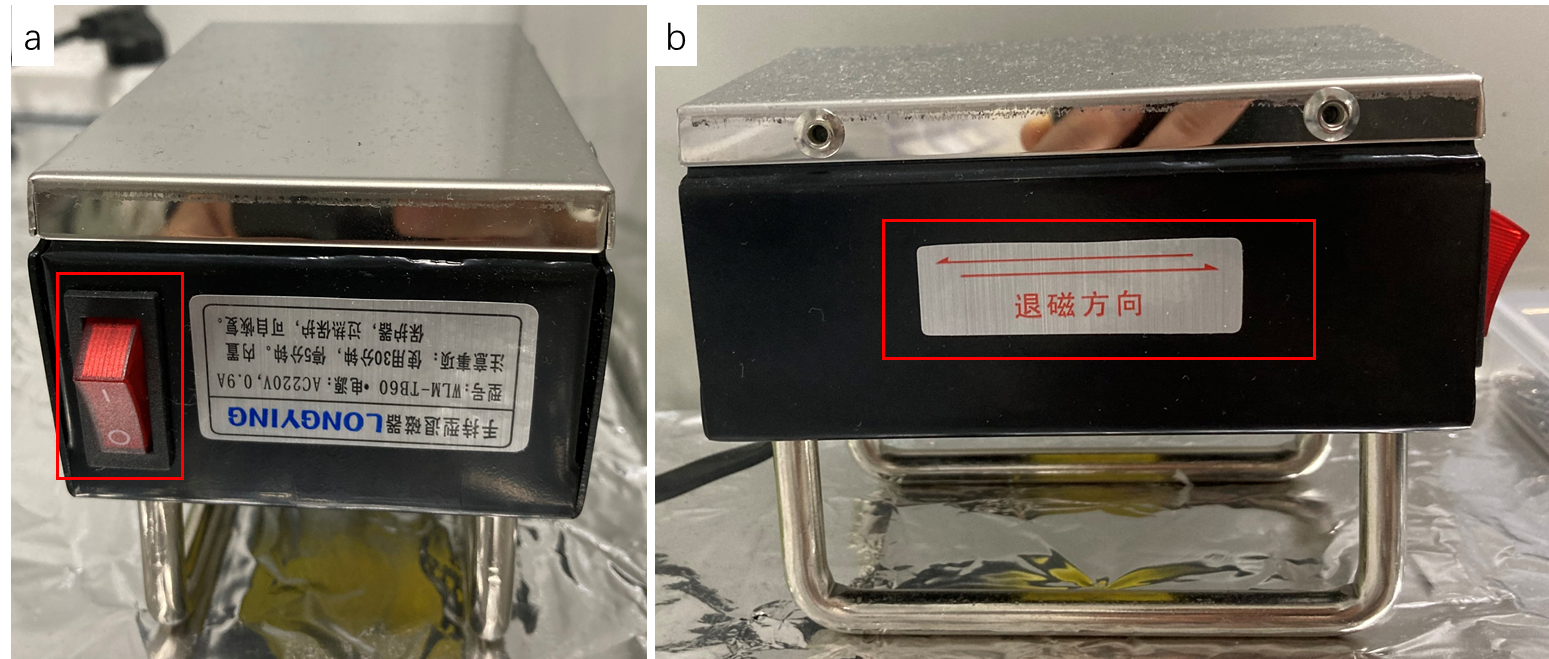

1. 打开消磁器电源（如 图 76 a所示）；

2. 样品靠近消磁器表面，按照消磁器上指示的消磁方向（如 图 76 b所示）来回移动样品，最后远离消磁器50cm以上；

3. 使用大头针检验，若大头针靠近样品不能够被吸引，则表示消磁成功；若可吸引，则重复2）中操作，直至消磁成功；

4. 关闭消磁器电源。

样品的拍照

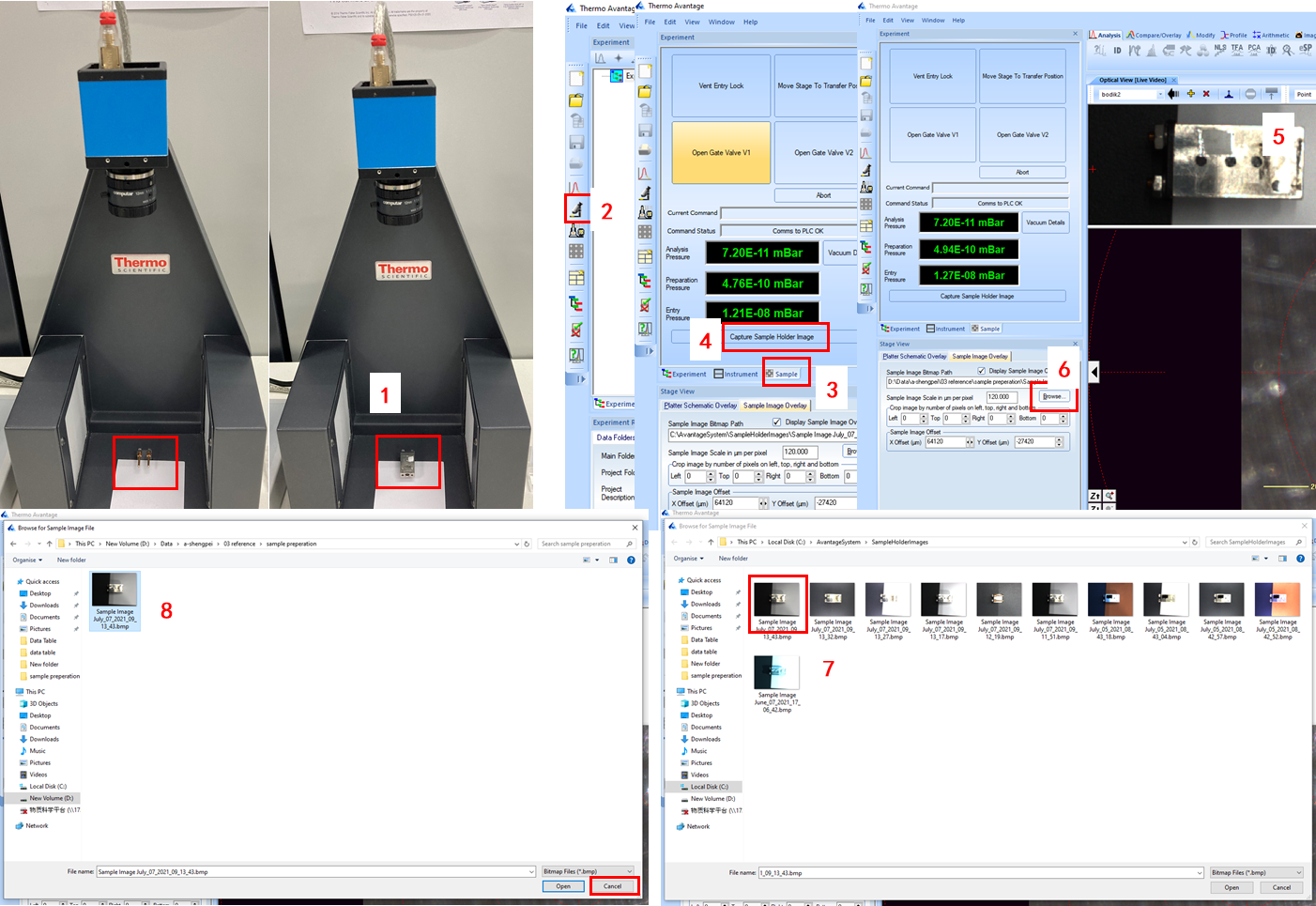

1. 将样品托放入相机下的拍照位置，如 图 77 -1所示；

2. 点击 图 77 -2中按钮，调出拍照页面；

3. 如 图 77 -3、 图 77 -4所示，点击“Sample”按钮，再点击”Capture Sample Holder Image”按钮，即可生成如 图 77 -5所示的样品照片；

4. 如 图 77 -6所示，点击“Browse”，找到默认保存路径中的样品照片（如 图 77 -7所示），将样品照片“剪切”、“黏贴”至D盘Data文件夹下用户数据文件夹内（如 图 77 -8所示），点击“Cancel”，退出当前页面。

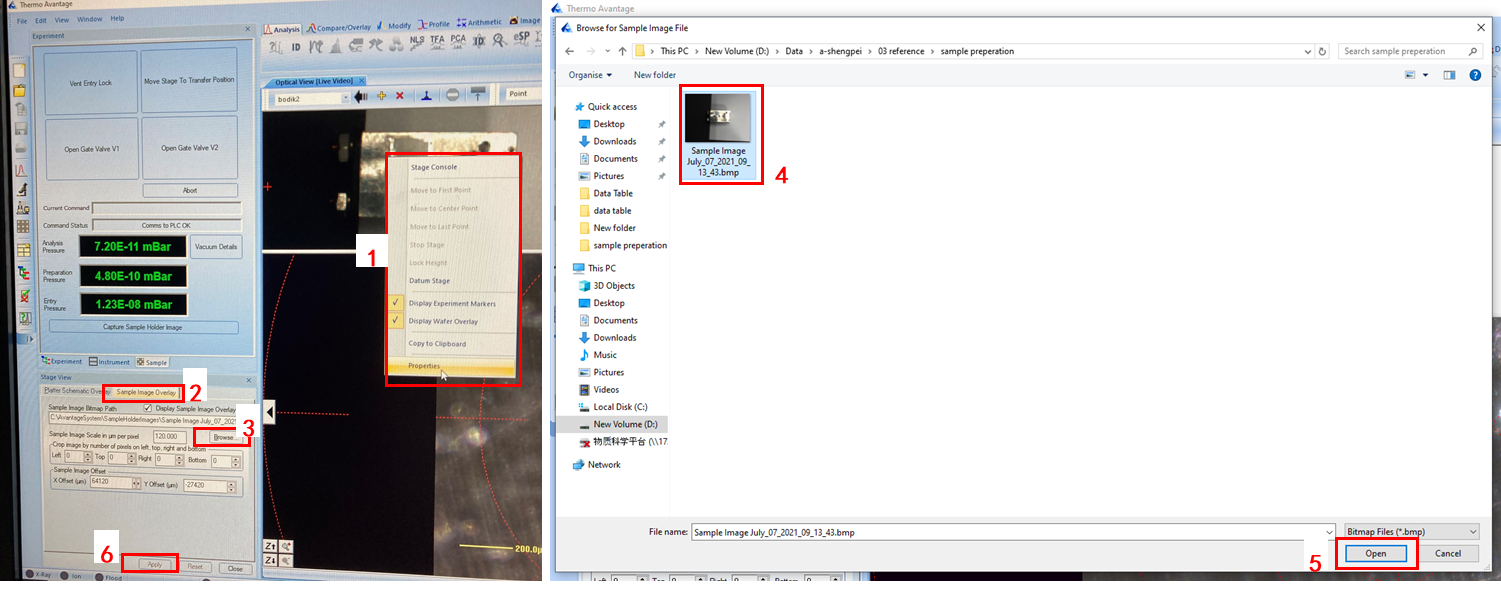

5. 如需要显示照片，在如 图 78 -1所示的样品显示区域任意位置点击右键，在下拉菜单中选中“Property”，即可出现左侧照片Property设置界面；

6. 如 图 78 -2所示，点击“Sample Image Overlay”，点击“Browse”，在用户数据文件夹中找到需要的样品照片，选择照片，点击“Open”，最后点击“Apply”，照片将更换为选中的样品照片

   Note

   1. 步骤（1）-（4）进样时使用，（5）-（6）样品测试时使用。
