VLEED参数说明

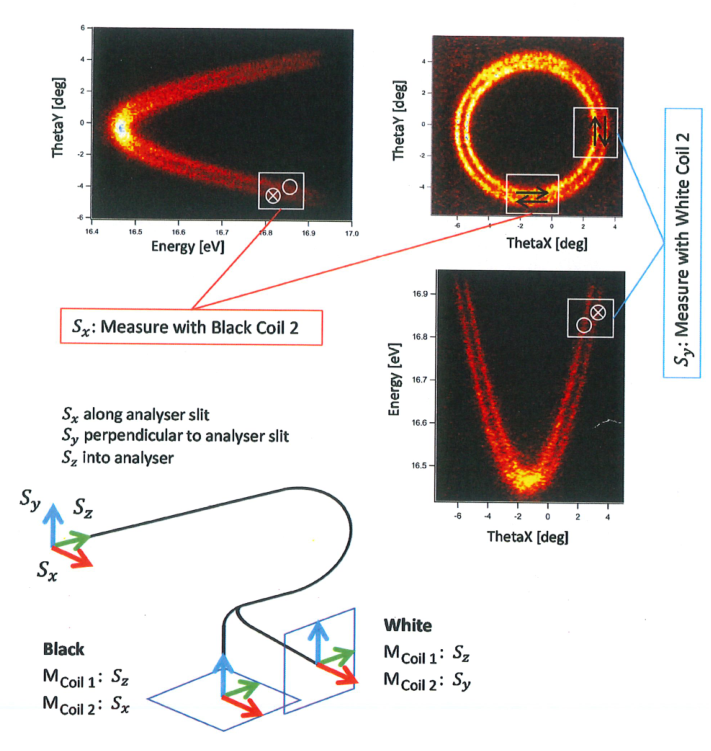

VLEED 几何结构说明

注意方向：x 沿着狭缝，y垂直狭缝，z沿着lens光轴。

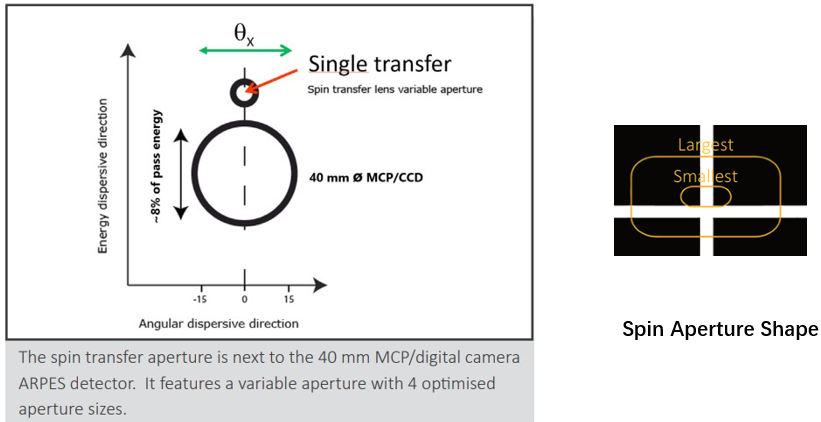

分辨率通过PEAK计算。其中能量分辨率是对应Pass Energy=1eV时的，该分辨率随着Pass Energy等比例变化。根据此表选择不同aperture下合适的能量和角度步长。

Aperture	Size [mm x mm]	Corner radius [mm]	Energy res. (meV)	DA30 Angle res (°)	DA14 Angle res (°)
1	0.5 x 0.5 (circular)	0	1.1592	0.9491	0.355
2	0.5 x 1.0	0.25	2.3184	0.9491	0.355
3	1.0 x 2.0	0.5	4.6368	1.8982	0.711
4	1.0 x 3.0	0.5	6.955	1.8982	0.711
5	2.0 x 3.0	0.5	6.955	3.7963	1.4222

EP	Color	I	SE	L1	L2	L3	L4	D1X	D1Y	D3X	D3Y	S1	S3
2	White	I0	400	250	47	400	400	3	0.07	8.5	0.17	-1.3	-1.55
2	Black	I0	400	250	28.2	400	400	2.63	0.45	8.43	-0.15	-1.8	0.3
2	White	Ispin	6.3	70	120	151.831	48.44	-0.205	0	0.04	-0.065	0.03	0.075
2	Black	Ispin	6.3	30	170	151.831	48.44	-0.185	0.015	-0.03	-0.01	-0.1	-1
5	White	I0	400	250	37.5	400	400	2.85	-0.75	9.4	1.7	-1.3	-1.5
5	Black	I0	400	250	41	400	400	4	0	9.4	0.8	-1.9	-0.8
5	White	Ispin	6.3	38	180	207.11	57.795	0.02	0.05	-0.03	-0.05	-0.01	-0.31
5	Black	Ispin	6.3	30	170	207.11	57.795	-0.14	-0.06	0.11	0.22	-0.015	0.02
10	White	I0	400	250	46.64	400	400	1.66	0.46	8.1	-0.5	0.8	-0.36
10	Black	I0	400	250	42	400	400	3.66	-0.1	7.44	0.67	-2	0.7
10	White	Ispin	6.3	35	180	406.317	66.492	-0.07	0	-0.3	-0.1	-0.01	0
10	Black	Ispin	6.3	30	170	406.317	66.492	-0.125	0.002	-0.16	0.43	-0.03	2.5
20	White	I0	400	250	65	400	400	0.87	-0.28	8.84	2.17	1.06	-1
20	Black	I0	400	250	73	400	400	1.27	-0.41	7.5	0.27	0.48	-0.86
20	White	Ispin	6.3	38	180	404.637	91.784	-0.24	0.06	0	0.13	-0.02	0.81
20	Black	Ispin	6.3	25	160	404.637	91.784	-0.36	0.14	0.72	0.85	0.009	-0.501
