LL 加热台使用

升温前检查

1. 确认直线段和 ll cubic 之间的闸板阀关闭 （左图蓝色框闸板阀位置，右图蓝色框闸板阀图标位置）

2. 确认样品已传至高温样品架

3. 检查 ll cubic 是否优于 5E-8 mbar

4. 检查 WS、传样杆是否已退到底

5. 检查六停放台是否和样品台具有一定距离

以上检查全部完成后，在 PLC 面板上打开 EL。打开 EL 可见 主控单元各界面介绍。

升温操作

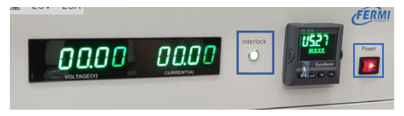

1. 激活 EL 后，温控器面板上 EL 灯亮，打开温控器开关。

2. 升温有两种模式：Auto 加热模式 和 Manual 加热模式，一般使用 Auto。

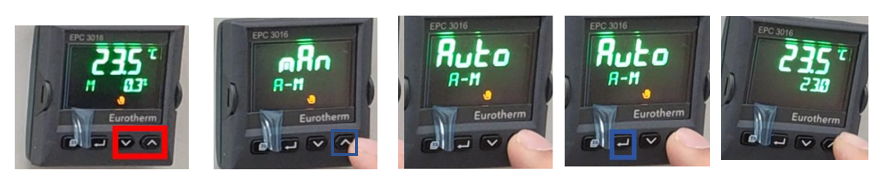

   1. 确认处于 Auto 模式

      如果不是，按住上下两键 3 秒，出现 Man-Auto 选择界面，按上选择 Auto，然后按回车符号进入 Auto 模式。



      直线段欧陆表

   2. 在 Auto 模式下

      通过上下两键设置目标温度进行升温或降温（长按时，刚开始速度慢，后续会变快）。

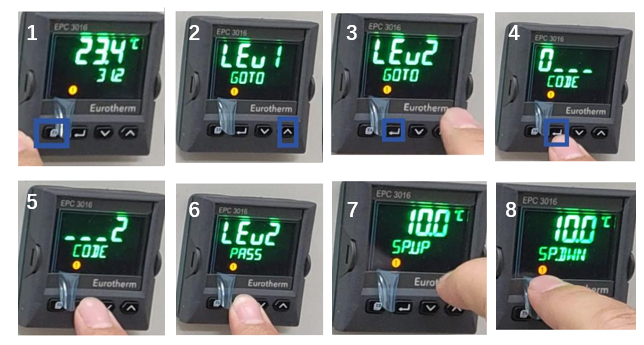

   3. 升降温速率调节

      升降温速率不能超过 10°C/min。调节方法如下：

      1. 按 menu 键

      2. 按上键进入第二层控制

      3. 按回车

      4. 连续三次回车

      5. 按上输入密码 0002

      6. 按回车确认

      7. 按回车进入 SP.UP 升温速率界面，按上下调节速率

      8. 同理进入降温速率界面

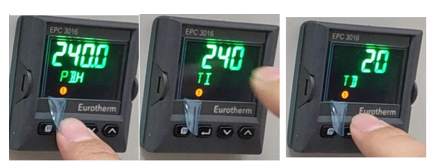

   4. PID 调节

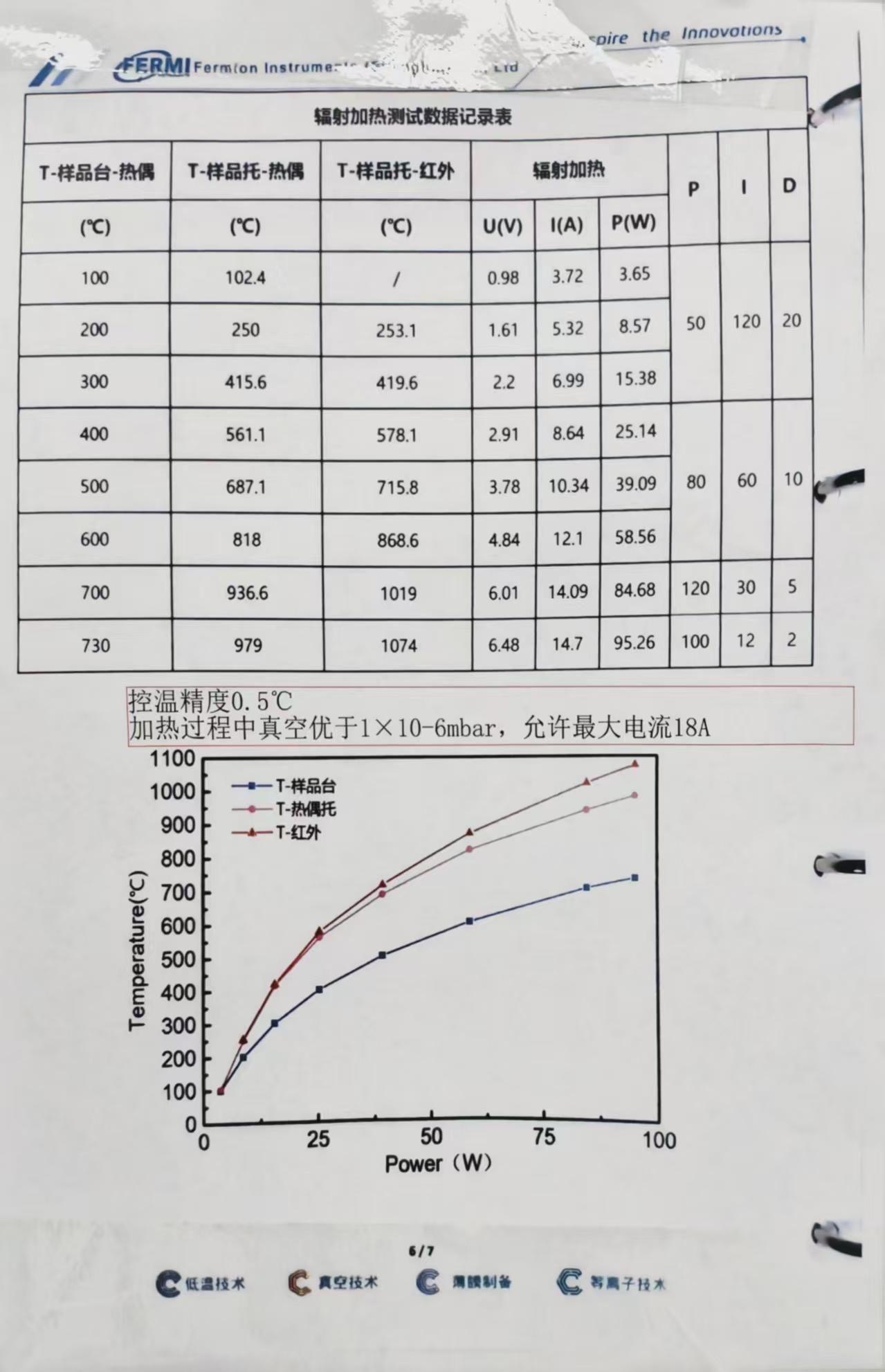

      也可在第二层控制内调节。具体调节见下图，不同温度选择不同 PID。
