蒸金和分辨率测试
蒸金是确定仪器分辨率的常规方法。在 ARPES 主腔内有一个金的蒸发源。因为会在低温下确定分辨率，所以蒸金一般也在低温（<70K）进行，以减少由于样品降温过程中导致金表面吸附气体。（目前金源被移除，换成了铯源释放剂）
步骤
在使用开循环冷头时，要关门蒸金，防止浮地的样品台被金短接到大地。
蒸金时，把样品台转动到保存的蒸金位置 “Au deposition”，然后将 R2 转到 -20° 左右，使得样品面和金源出口尽量平行。
蒸金建议的温度为 1300°C，功率约为 48%，时间为 15 分钟。蒸金时，将蒸发源前的挡板转到 “On”，可以看到样品台发红，反射金源的红色。蒸金结束后，将挡板转到 “Off”，并将金源温度降低到 600°C。蒸发源升降温通过欧陆表控制，已设定好 5°C/min。

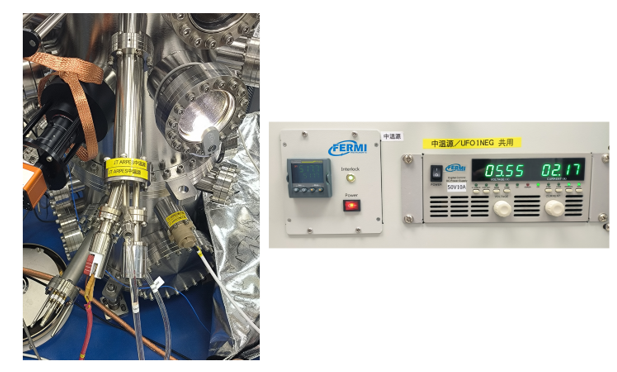

图 63 蒸金
分辨率测试
金的分辨率测试范围120meV，费米面以上20meV，费米面以下100meV。这样选取更容易拟合
