非晶 LaAlO₃/KTaO₃(111) 界面铁电性与超导的强耦合
非晶 LaAlO₃/KTaO₃(111) 界面铁电性与超导的强耦合
作者：M.D. Dong (co-1st), X.B. Cheng (co-1st), M. Zhang (co-1st), J. Wu*
通讯作者和单位：J. Wu* · 西湖大学 · 物理系
Nature Communications (2026) | DOI: 10.1038/s41467-026-69641-4
一，研究背景
1. 领域痛点
铁电材料因其自发极化可被外电场翻转的特性，在非易失性存储器、传感器、以及新型电子器件中具有广阔应用前景。然而，传统铁电材料均为绝缘体或半导体，其内部存在的自由载流子（电子或空穴）会通过屏蔽效应削弱甚至完全抑制铁电极化产生的宏观电场。这一矛盾在追求铁电性与金属性/超导性共存时变得尤为突出——根据朗道理论，长程库仑相互作用会被金属中的自由电子有效屏蔽，导致铁电有序难以稳定存在。尽管1964年 Anderson 和 Blount 理论上预言了'铁电金属'的可能性，但实验上一直缺乏明确证据。近年来，界面工程为突破这一限制提供了新思路：相比于三维块体材料，二维界面体系具有更低的载流子密度和更弱的电子屏蔽效应，理论上更利于稳定铁电有序。更重要的是，氧化物异质界面上已发现丰富的界面超导现象（如 LaAlO₃/SrTiO₃ 界面超导），但如何在保持超导的同时引入可调控的铁电极化，仍然是一个悬而未决的核心问题。
2. 材料体系
研究对象为非晶 LaAlO₃（10 nm 薄膜）与 KTaO₃(111) 单晶衬底构建的 LAO/KTO(111) 异质结。LAO 薄膜采用脉冲激光沉积（PLD）制备，衬底温度 300°C，氧分压 1×10⁻⁵ mbar，水蒸气分压 1×10⁻⁷ mbar。LAO 和 KTO 本身均为绝缘体，界面的二维电子气（2DEG）完全来源于两材料间的电荷转移。超导位于 KTO 侧，Tc = 1.8 K（超导转变中点），导电层厚度约 4 nm，小于超导相干长度 18.8 nm，呈二维超导特征。KTaO₃ 是与 SrTiO₃ 同族的量子顺电体，低温介电常数高达约 4000，理论上处于铁电相变边缘。
3. 核心策略
综合运用 iDPC-STEM 观测 K 原子位移与氧空位分布、SHG 显微术验证铁电极化的存在与室温稳定性、PFM 验证极化的可翻转性，三者互补排除离子迁移等干扰。随后在 PFM 针尖施加电压翻转铁电极化，同步原位测量 SHG 信号和纵向电阻，建立极化状态与 Tc 之间的一一对应关系，揭示铁电-超导强耦合的物理本质。
二，全图表解读
【图1】LAO/KTO 界面的原子位移与氧空位分布
核心数据：

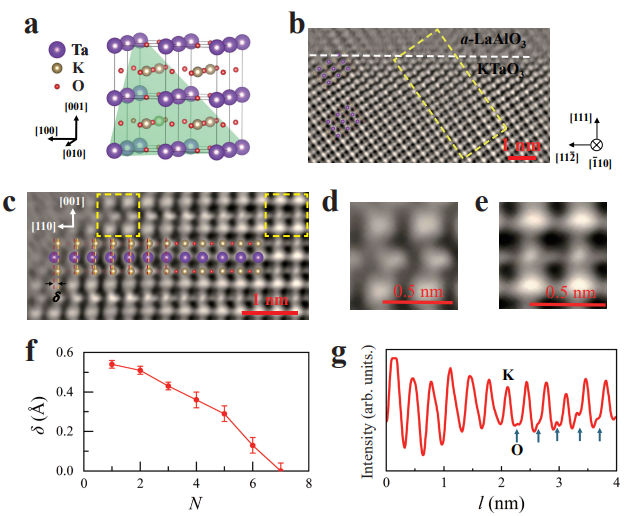

① iDPC-STEM：K 原子相对于 Ta-O 八面体中心在界面处发生位移，δ ~ 0.54 Å，沿 KTO [110] 方向
② δ 随距界面层数 N 增加迅速衰减，约 N=6 层后降至零；氧空位存在于 K-O 层界面（N=1~6)，与 δ 消失的临界厚度一致
③ LAO 薄膜为非晶态，KTO 衬底为规则钙钛矿结构，阳离子互扩散 < 1 nm（EDS 确认）
结论：iDPC-STEM 直接证实 K 原子位移和氧空位共存于 LAO/KTO(111) 界面，K 位移产生铁电极化，氧空位协同稳定该极化有序。
【图2】SHG 表征界面铁电极化及其室温稳定性
核心数据：

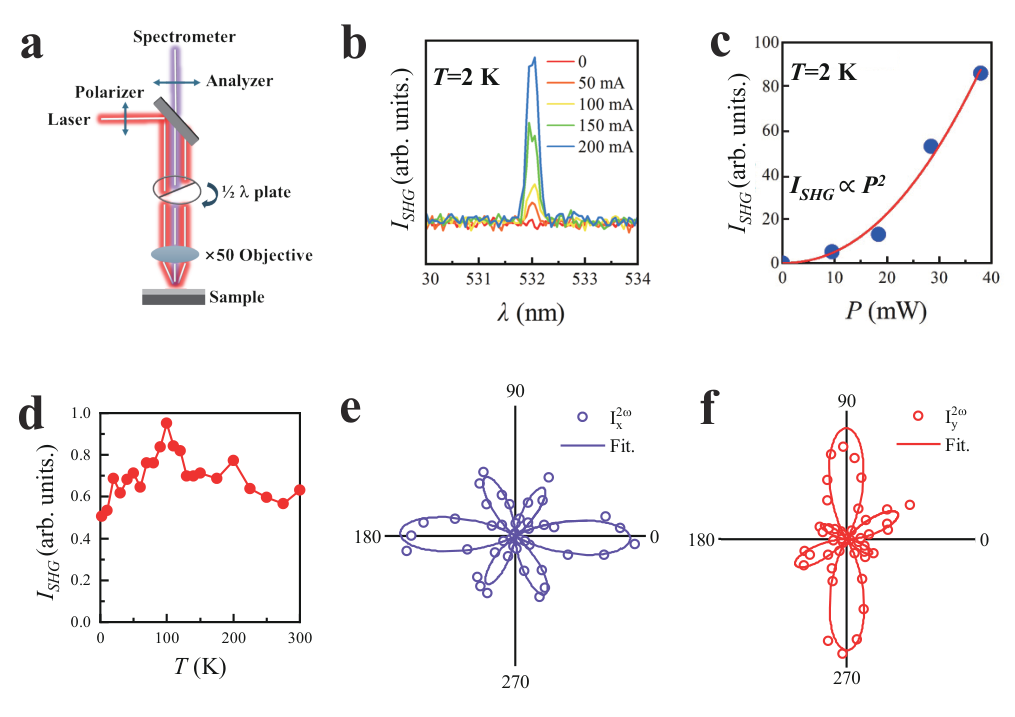

① 1064 nm 激光在 2 K 激发强 SHG 信号（532 nm），KTO(111) 衬底本身无此信号
② SHG 强度 I_SHG ∝ P²（二次谐波特征），证实二阶非线性光学起源
③ I_SHG(T) 从 2 K 到 300 K 均无突变，铁电极化持续至室温
④ 300 K 旋转半波片：I_x²ω 和 I_y²ω 均呈六重对称（六叶花瓣)，与 m 极化群一致，对应 [110] 面内极化
结论：SHG 六重对称性证实界面存在破缺空间反演对称性的铁电极化；室温稳定性表明铁电性是界面的本征性质。
【图3】PFM 验证铁电极化的可翻转性与本征稳定性
核心数据：

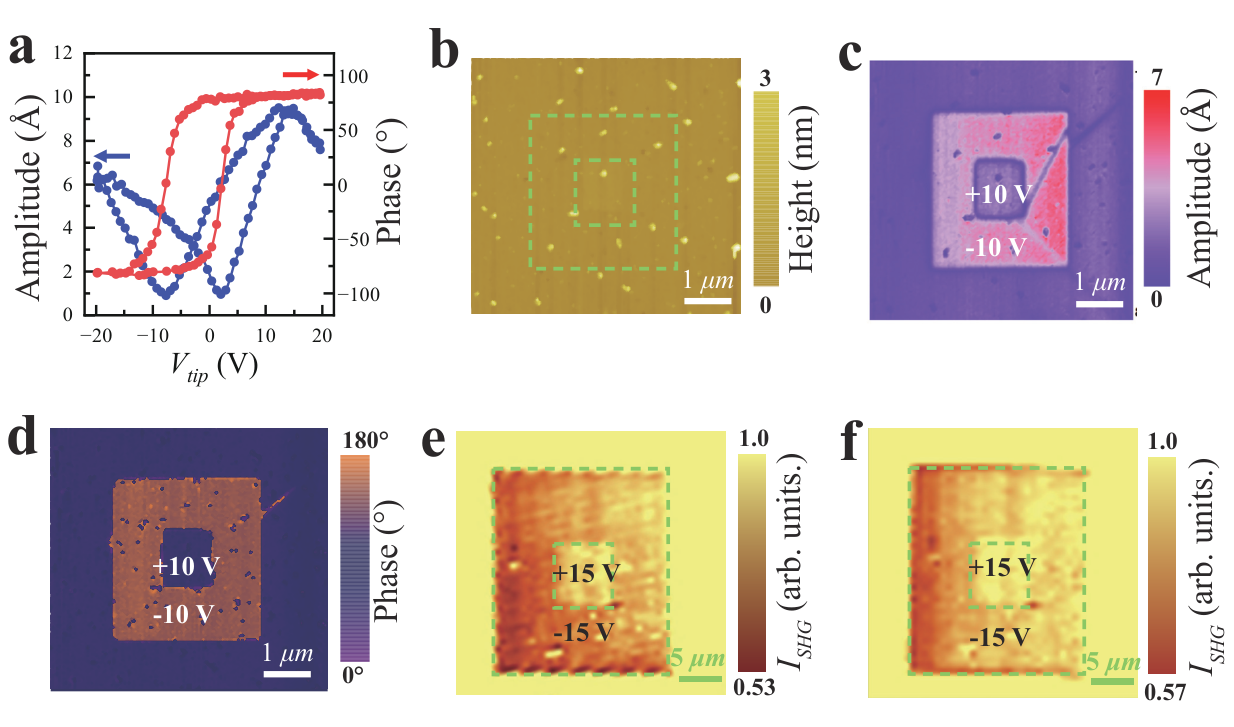

① SS-PFM 振幅呈典型"蝴蝶"曲线，相位呈 180° 滞回，为铁电体的标志性响应
② PFM 针尖施加 ±10 V 可在同一区域写入相反铁电极化状态，形成清晰嵌套方形畴结构对比
③ 写入后 PFM 振幅在 1 小时内从 2.7 快速衰减至 1.5，随后 1~12 小时缓慢衰减至 0.5 并稳定；SHG 对比信号在 70 小时后仍然保持（Supplementary Fig. S7）
结论：铁电极化可通过外加电压在纳米尺度写入和翻转。PFM 与 SHG 互补验证，确认本征铁电极化的稳定性。
【图4】铁电极化与超导电性强耦合
核心数据：

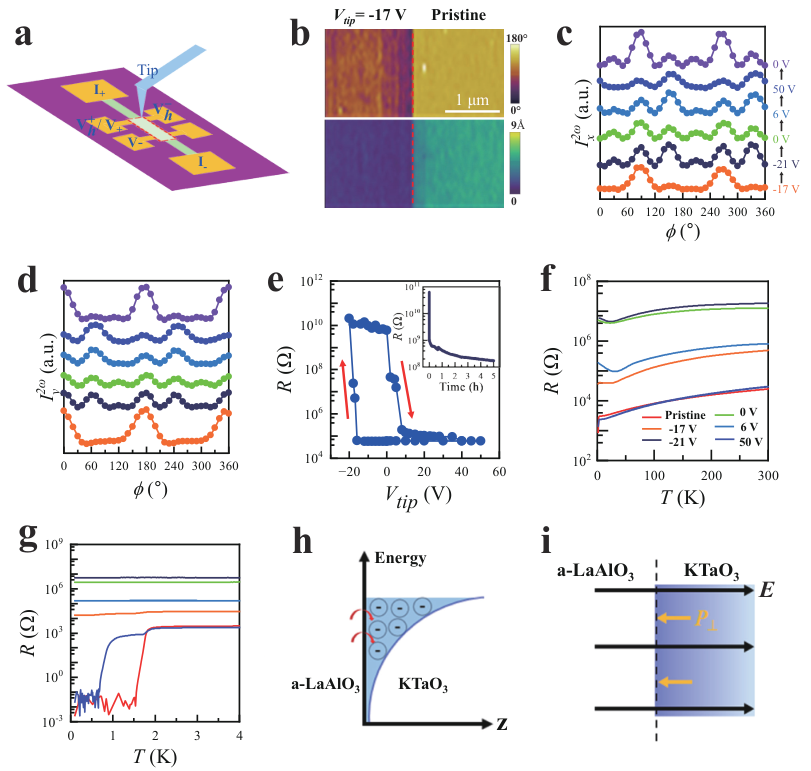

① 电阻 R 随 Vtip 呈明显滞回：在 Vtip ~ -17 V 和 ~+6 V 处翻转，300 K 下电阻变化超过 10⁵ 倍
② 原始状态 Tc = 1.8 K；Vtip = -17 V 翻转极化后超导消失（低至 100 mK 仍为正常态）；Vtip = +50 V 翻回原始极化，超导 Tc 恢复
③ 极化翻转后 R 的衰减与 PFM 振幅、SHG 信号的衰减高度同步，确认本征铁电极化为主导因素
④ LAO/MgO(001) 对照组：无 SHG 和 PFM 信号，排除 LAO 本身及基底对铁电信号的贡献
结论：铁电极化与超导电性存在强耦合：翻转铁电极化使界面电阻变化超过 10⁵ 倍，同时使 Tc 从 1.8 K 降至完全消失。这是首次在氧化物异质结界面上实现铁电超导，为非挥发性超导调控开辟了新方向。
三，全文总结
本工作首次在非晶 LaAlO₃/KTaO₃(111) 界面同时实现铁电有序与超导电性，并揭示二者的强耦合。通过在界面引入氧空位诱导 K 原子位移（δ ~ 0.54 Å）产生可翻转的铁电极化，该极化可被外加电压调控且持续至室温。翻转铁电极化使界面电阻改变超过 10⁵ 倍，同时使 Tc 从 1.8 K 降至完全消失，证明铁电极化与超导之间存在一一对应的强耦合。本工作为实现铁电超导体并通过铁电极化实现超导的非挥发性调控开辟了新路径。
四，平台贡献
该文章所使用到的实验技术，包括PLD，STEM，SHG， PFM以及低温输运表征都来自于物质科学公共平台。
具体设备可在下面链接查看 https://iscps.westlake.edu.cn/yqlb.jsp?urltype=tree.TreeTempUrl&wbtreeid=1024
所有设备均支持校内校外委托测试，欢迎大家联系使用！
本文主体由AI生成，如有问题欢迎指出！
